FRORIEP
06524
A MONTANTE MOBILE
Diametro mandrino mm 160
Corsa longitudinale montante asse X mm 16.000
Corsa verticale testa asse Y mm 4000/ 4200
Corsa del mandrino asse Z mm 1500
Corsa del Ram asse W mm 1400
Attacco mandrino ISO 50
Sezione del Ram mm 540x530
Potenza mandrino kw 52
Potenza totale installata Kw 110 cca
Max. velocità rotazione mandrino Rpm 1400/ 1600
Min. velocità rotazione mandrino Rpm 6
Max velocità movimento montante m/min 6
Max velocità movimento verticale m/min 6
Max velocità movimento Ram m/min 6
Peso macchina ca. Ton 130/ 140
COMPLETA DI:
-Bloccaggio utensile oleodinamico
-Bloccaggio assi della macchina oleodinamico normalmente chiusi
-Bloccaggio meccanico dei freni motore norm. chiusi
-Sistema di lubrificazione forzata X,Y (olio)
-Scheda di rete per trasmissione programmi di lavoro da pc esterno

LAVORAZIONI MECCANICHE EFFETTUATE SULLA MACCHINA:

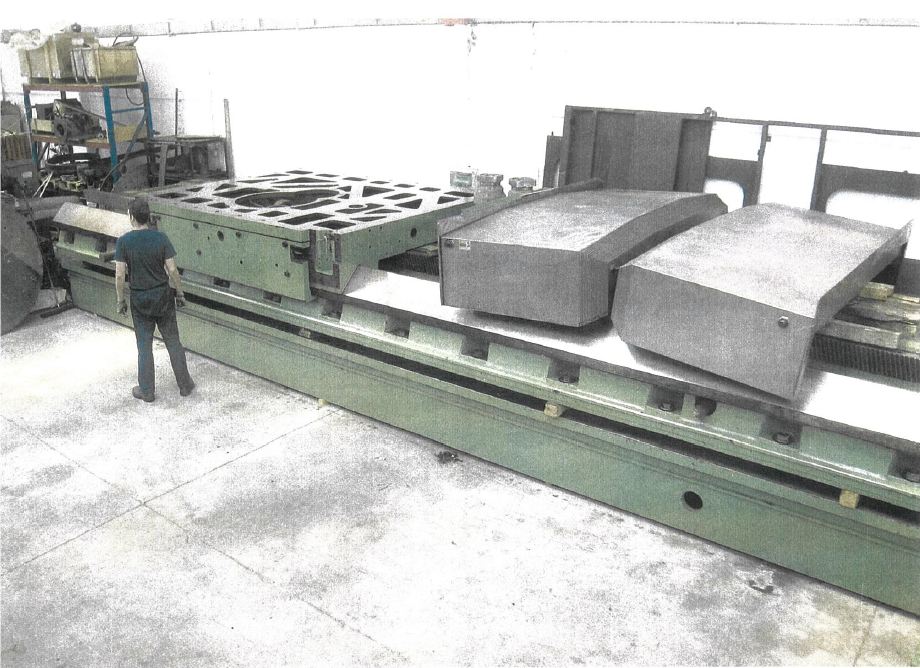

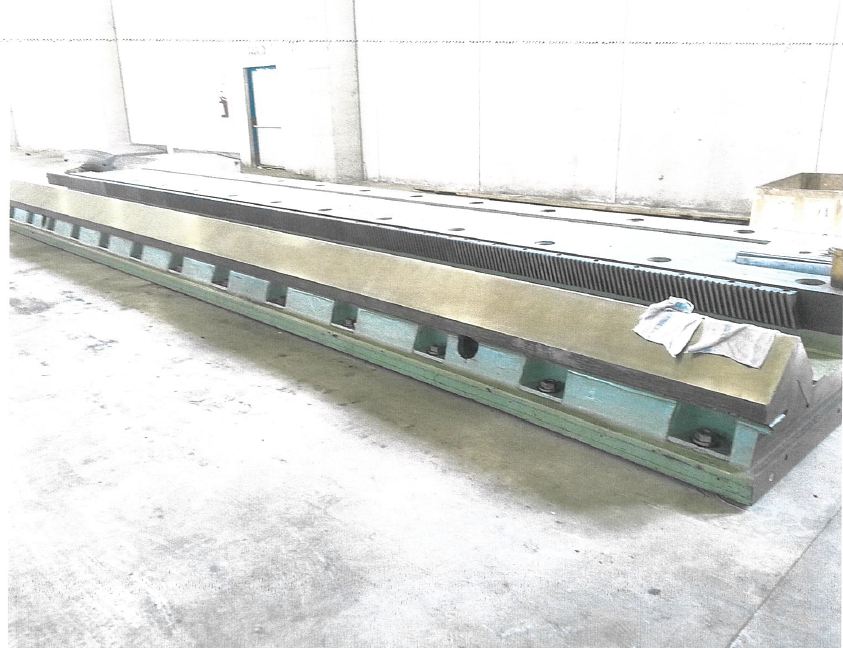

-Rettifica n°2 bancali mm 10.0000x2400- 3 guide

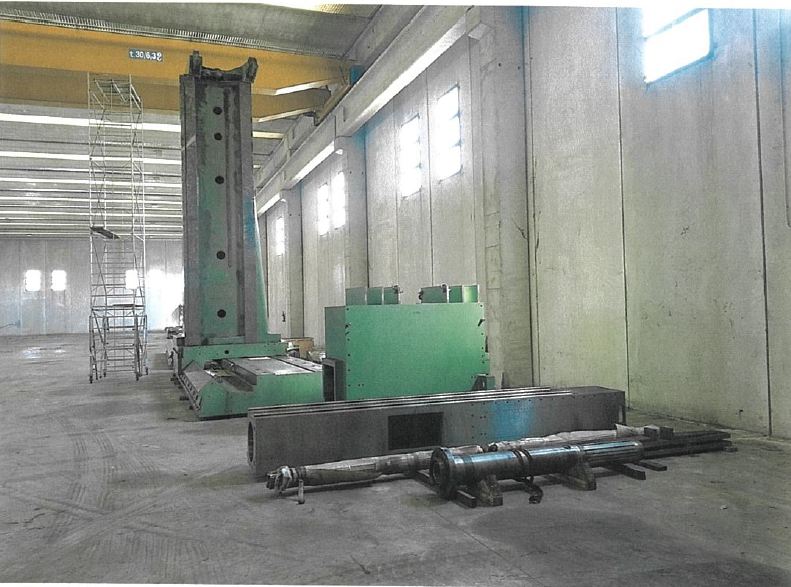

-Rettifica montante da mm 6000x2500x2500
-Testa porta Ram nuova in acciaio

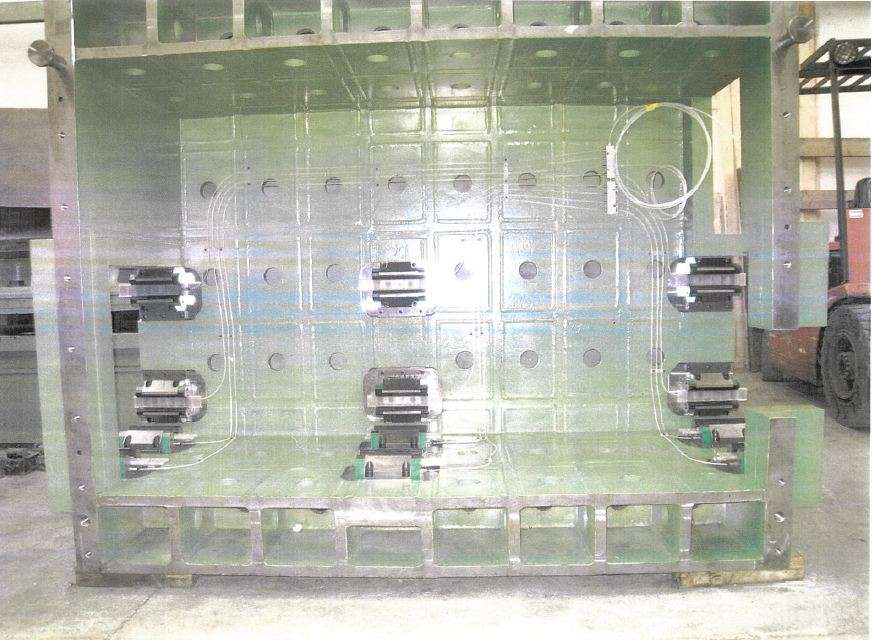

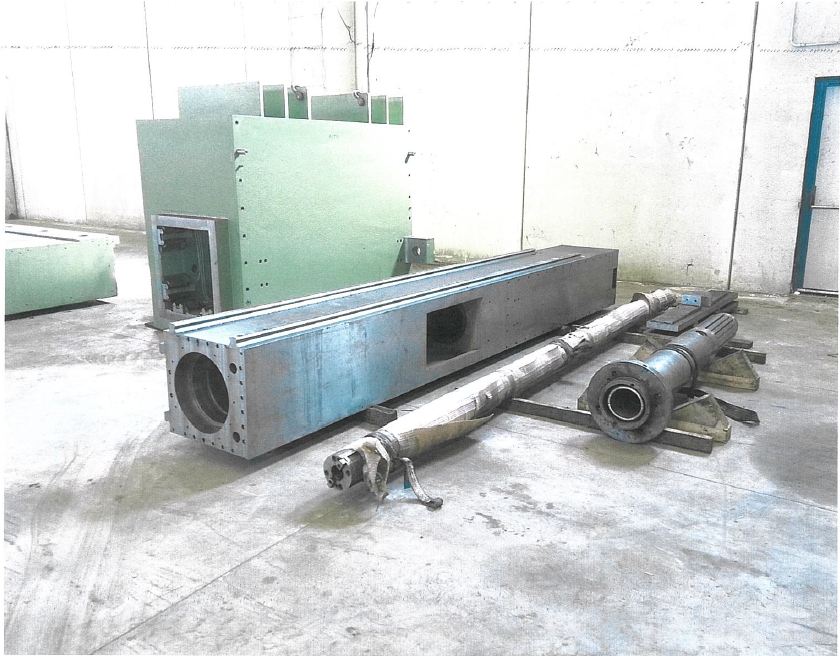

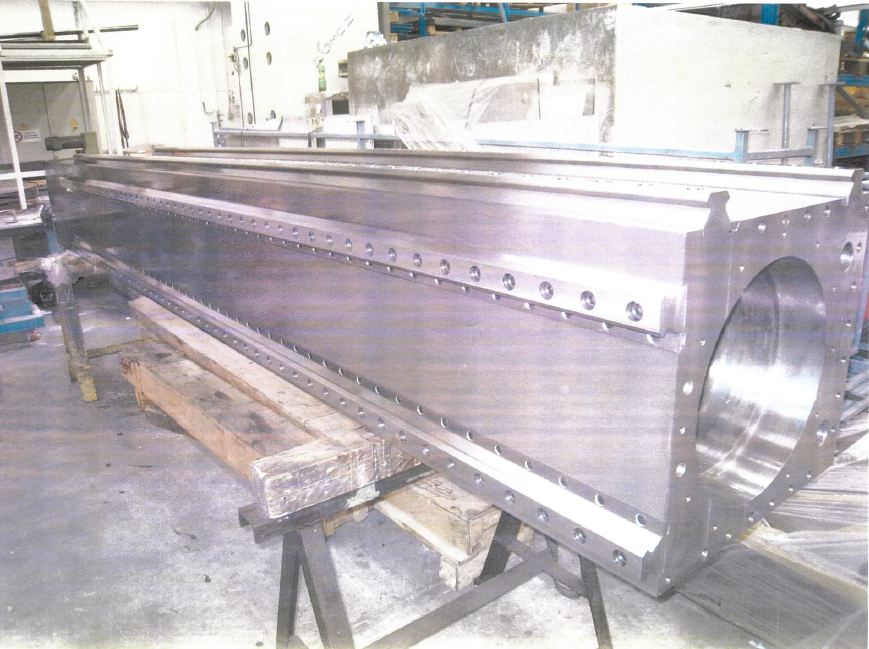

-Ram mm 540x580 nuovo a 4 guide a rulli
-N° 1 vite a ricircolo di sfere diam 100 nuova- lungh verticale mm 4200
-N°2 viti a ricircolo di sfere diam 60 su testa longitudinale nuove (N° 1 per avanzamento mandrino e N°1 per avanzamento Ram)
-Cambio gamma nuovo (da stabilire velocità)
-Mandrino diam mm 160 nuovo
-Impianto di bloccaggio utensile su mandrino nuovo
-Carro a doppio pignone
-Cuscinetti a rulli e sfere nuovi
-Cuscinetti mandrino nuovi
-Impianto oleodinamico nuovo
-Vasca dell'olio e acqua refrigerante nuovi
-Coperture in acciaio longitudinali e verticali nuove (lungh. mm 16.000+ 16.000)
-Cabina comando nuova (da stabilire secondo le esigenze)

SU RICHIESTA DEL CLIENTE:

APPLICAZIONE CNC SIEMENS 840 D / HEIDENHAIN iTNC 530 CONSISTENTE IN:
-Schema elettrico funzionale definitivo
-Software della logica di macchina e parametri CNC (CD)
-Documentazione tecnica:
-schema elettrico funzionale in formato A3/file
-CD di supporto degli schemi e del programma PLC
-elenco delle funzioni ausiliarie/ file
-serie di manuali a seconda del controllo scelto, in formato elettronico

Apparecchiatura elettrica:
-Armadio elettrico con moduli da 2000x800x600 come necessita + n° 2 moduli di scorta
-Condizionatore Kelvin Kun 15 e comunque sufficiente allo scopo
-Interruttore generale trifase con magnetotermico da 250 amp. con blocco porta e bobina di minima velocità
-Unità centrale CNC (SIEMENS 840D, HEIDENHAIN)
-Azionamenti digitali per motori assi di primaria ditta
-Azionamento digitale per motore mandrino di primaria ditta
-Alimentatore stabilizzato 24 Vcc 20 Amp
-Trasformatori monofasi da 110-220V per circuiti ausiliari e prese di servizio
-Lampeggiatori trifase con fine corsa per la segnalazione di presenza tensione
-Fine corsa per controllo apertura porte
-Magnetotermici, teleruttori per motori in c.a.
-Interruttori automatici per circuiti ausiliari
-Lampade per illuminazione interna armadio
-Morsettiere d'appoggio cavi per il collegamento tra macchina ed apparecchiatura
-Predisposizione vano per ricevere eventuali azionamenti supplementari per accessori quali tavole e testa (max 2)

Armadio metallico con consolle sulla quale saranno ubicati:
-Video a colori con tastiera
-Pulsantiera di macchina
-Pulsante d'emergenza
-Pulsanti e selettori per i comandi generali ed i comandi per la lavorazione in modo manuale
-Potenziometri per la regolazione della velocità (come necessita)
-Connettore per la connessione della pulsantiera remotabile
-Pulsantiera sulla testa per blocco e sblocco utensile
-Motori Brushless per assi X,Y,Z,Z1 SIEMENS (di forma e dimensione consona)
-Motore mandrino SIEMENS (compatibile con la macchina e relativa potenza)
-Pulsantiera remotabile Siemens BHG, Heidenhain HR410

MACCHINA REVISIONATA
